    光伏逆變器全方位概述

    文字:[大][中][小] 手機頁面二維碼 2021-4-14     瀏覽次數:

    技術干貨 | 光伏逆變器全方位概述

    光伏資訊 2016-06-17

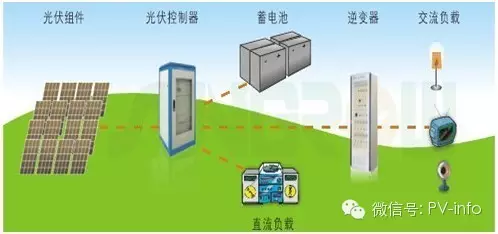

    逆變器也稱逆變電源,是將直流電能轉變成交流電能的變流裝置。光伏逆變器就是應用在太陽能光伏發電系統中 的逆變器,是光伏系統中的一個重要部件。逆變器效率的高低影響著光伏發電系統效率的高低,因此,逆變器的選擇非常重要。隨著技術的不斷發展,光伏逆變器也將向著體積更小、效率更高、性能指標更優越的方向發展。


    圖片

    工作原理:逆變裝置的核心,是逆變開關電路,簡稱為逆變電路。該電路通過電力電子開關的導通與關斷,來完成逆變的功能。

    圖片

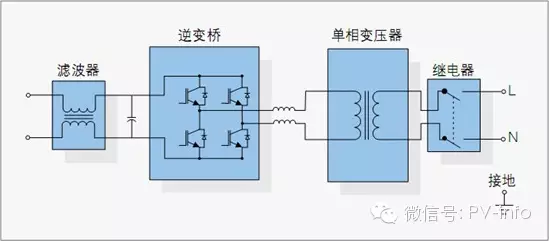

    逆變器簡單原理圖

    特點:

    (1)要求具有較高的效率。

    由于目前太陽能電池的價格偏高,為了最大限度的利用太陽能電池,提高系統效率,必須設法提高逆變器的效率。

    (2)要求具有較高的可靠性。

    目前光伏電站系統主要用于邊遠地區,許多電站無人值守和維護,這就要求逆變器有合理的電路結構,嚴格的元器件篩選,并要求逆變器具 備各種保護功能,如:輸入直流極性接反保護、交流輸出短路保護、過熱、過載保護等。

    (3)要求輸入電壓有較寬的適應范圍。

    由于太陽能電池的端電壓隨負載和日照強度變化而變化。特別是當蓄電池老化時其端電壓的變化范圍很大,如12V的蓄電池,其端電壓可能在 10V~16V之間變化,這就要求逆變器在較大的直流輸入電壓范圍內保證正常工作。


    圖片

    有關逆變器分類的方法很多,例如:根據逆變器輸出交流電壓的相數,可分為單相逆變器和三相逆變器;根據逆變器使用的半導體器件類型 不同,又可分為晶體管逆變器、晶閘管逆變器及可關斷晶閘管逆變器等。根據逆變器線路原理的不同,還可分為自激振蕩型逆變器、階梯波疊加型逆變器和脈寬調制型逆變器等。根據應用在并網系統還是離網系統中又可以分為并網逆變器和離網逆變器。為了便于光電用戶選用逆變器,這 里僅以逆變器適用場合的不同進行分類。


    集中逆變器

    集中逆變技術是若干個并行的光伏組串被連到同一臺集中逆變器的直流輸入端,一般功率大的使用三相的IGB T功率模塊,功率較小的使用場效應晶體管,同時使用DSP轉換控制器來改善所產出電能的質量,使它非常接近于 正弦波電流,一般用于大型光伏發電站(>10kW)的系統中。最大特點是系統的功率高,成本低,但由于不同光伏組 串的輸出電壓、電流往往不完全匹配(特別是光伏組串因多云、樹蔭、污漬等原因被部分遮擋時),采用集中逆變的 方式會導致逆變過程的效率降低和電戶能的下降。同時整個光伏系統的發電可靠性受某一光伏單元組工作狀態不 良的影響。最新的研究方向是運用空間矢量的調制控制以及開發新的逆變器的拓撲連接,以獲得部分負載情況下 的高效率。


    組串逆變器

    組串逆變器是基于模塊化概念基礎上的,每個光伏組串(1-5kw)通過一個逆變器,在直流端具有最大功率峰值跟蹤,在交流端并聯并網,已成為現在國際市場上最流行的逆變器。

    許多大型光伏電廠使用組串逆變器。優點是不受組串間模塊差異和遮影的影響,同時減少了光伏組件最佳工作點與逆變器不匹配的情況,從而增加了發電量。技術上的這些優勢不僅降低了系統成本,也增加了系統的可靠性。同時,在組串間引人"主-從"的概念,使得系統在單串電能不能使單個逆變器工作的情況下,將幾組光伏組串聯系在一起,讓其中一個或幾個工作,從而產出更多的電能。

    最新的概念為幾個逆變器相互組成一個"團隊"來代替"主-從"的概念,使得系統的可靠性又進了一步。目前,無變壓器式組串逆變器已占了主導地位。


    微型逆變器

    在傳統的PV系統中,每一路組串型逆變器的直流輸入端,會由10塊左右光伏電池板串聯接入。當10塊串聯的 電池板中,若有一塊不能良好工作,則這一串都會受到影響。若逆變器多路輸入使用同一個MPPT,那么各路輸入 也都會受到影響,大幅降低發電效率。在實際應用中,云彩,樹木,煙囪,動物,灰塵,冰雪等各種遮擋因素都 會引起上述因素,情況非常普遍。而在微型逆變器的PV系統中,每一塊電池板分別接入一臺微型逆變器,當電池 板中有一塊不能良好工作,則只有這一塊都會受到影響。其他光伏板都將在最佳工作狀態運行,使得系統總體效 率更高,發電量更大。在實際應用中,若組串型逆變器出現故障,則會引起幾千瓦的電池板不能發揮作用,而微型逆變器故障造成的影響相當之小。


    功率優化器

    太陽能發電系統加裝功率優化器(Optimizer)可大幅提升轉換效率,并將逆變器(Inverter)功能化繁為簡降低 成本。為實現智慧型太陽能發電系統,裝置功率優化器可確實讓每一個太陽能電池發揮最佳效能,并隨時監控電 池耗損狀態。功率優化器是介于發電系統與逆變器之間的裝置,主要任務是替代逆變器原本的最佳功率點追蹤功 能。功率優化器藉由將線路簡化以及單一太陽能電池即對應一個功率優化器等方式,以類比式進行極為快速的最 佳功率點追蹤掃描,進而讓每一個太陽能電池皆可確實達到最佳功率點追蹤,除此之外,還能藉置入通訊晶片隨 時隨地監控電池狀態,即時回報問題讓相關人員盡速維修。


    圖片

    逆變器不僅具有直交流變換功能,還具有最大限度地發揮太陽電池性能的功能和系統故障保護功能。歸納起來有自動運行和停機功能、最大功率跟蹤控制功能、防單獨運行功能(并網系統用)、自動電壓調整功能(并網系統用)、直流檢測功能(并網系統用)、直流接地檢測功能(并網系統用)。這里簡單介紹自動運行和停機功能及最大功率跟蹤控制功能。

    圖片
    逆變器在光伏系統中的應用示意圖

    (1)自動運行和停機功能

    早晨日出后,太陽輻射強度逐漸增強,太陽電池的輸出也隨之增大,當達到逆變器工作所需的輸出功率后,逆變器即自動開始運行。進入運行后,逆變器便時時刻刻監視太陽電池組件的輸出,只要太陽電池組件的輸出功率大于逆變器工作所需的輸出功率,逆變器就持續運行;直到日落停機,即使陰雨天逆變器也能運行。當太陽電池組件輸出變小,逆變器輸出接近0時,逆變器便形成待機狀態。

    (2)最大功率跟蹤控制功能

    太陽電池組件的輸出是隨太陽輻射強度和太陽電池組件自身溫度(芯片溫度)而變化的。另外由于太陽電池組件具有電壓隨電流增大而下降的特性,因此存在能獲取最大功率的最佳工作點。太陽輻射強度是變化著的,顯然最佳工作點也是在變化的。相對于這些變化,始終讓太陽電池組件的工作點處于最大功率點,系統始終從太陽電池組件獲取最大功率輸出,這種控制就是最大功率跟蹤控制。太陽能發電系統用的逆變器的最大特點就是包括了最大功率點跟蹤(MPPT)這一功能。


    圖片


    圖片

    逆變器的選用,首先要考慮具有足夠的額定容量,以滿足最大負荷下設備對電功率的要求。對于以單一設備為負載的逆變器,其額定容量的選取較為簡單。

    當用電設備為純阻性負載或功率因數大于0.9時,選取逆變器的額定容量為用電設備容量的1.1~1.15倍即可。同時逆變器還應具有抗容性和感性負載沖擊的能力。

    對一般電感性負載,如電機、冰箱、空調、洗衣機、大功率水泵等,在起動時,其瞬時功率可能是其額定功率的5~6倍,此時,逆變器將承受很大的瞬時浪涌。針對此類系統,逆變器的額定容量應留有充分的余量,以保證負載能可靠起動,高性能的逆變器可做到連續多次滿負荷起動而不損壞功率器件。小型逆變器為了自身安全,有時需采用軟起動或限流起動的方式。

    另外,逆變器還要有一定的過載能力,當輸入電壓與輸出功率為額定值,環境溫度為25℃時,逆變器連續可靠工作時間應不低于4h;當輸入電壓為額定值,輸出功率為額定值的125%時,逆變器安全工作時間應不低于1min;當輸入電壓為額定值,輸出功率為額定值的150%時,逆變器安全工作時間應不低于10s。

    應用舉例:

    光伏系統中主要負載是150W的電冰箱,正常工作時選擇額定容量為180W的交流逆變器即能可靠工作,但是由于電冰箱是感性負載,在起動瞬間其功率消耗可達額定功率的5~6倍之多,因此逆變器的輸出功率在負載起動時可達到800W,考慮到逆變器的過載能力,選用500W逆變器即能可靠工作。

    當系統中存在多個負載時,逆變器容量的選取還應考慮幾個用電負載同時工作的可能性,即"負載同時系數"。


    圖片

    逆變器安裝維修的注意事項:


    • 1、在安裝前首先應該檢查逆變器是否在運輸過程中有無損壞。

    • 2、在選擇安裝場地時,應該保證周圍內沒有任何其他電力電子設備的干擾。

    • 3、在進行電氣連接之前,務必采用不透光材料將光伏電池板覆蓋或斷開直流側斷路器。暴露于陽光,光伏陣列將會產生危險電壓。

    • 4、所有安裝操作必須且僅由專業技術人員完成。

    • 5、光伏系統發電系統中所使用線纜必須連接牢固,良好絕緣以及規格合適。

    • 6、所有的電氣安裝必須滿足當地以及國家電氣標準。

    • 7、僅當得到當地電力部門許可后并由專業技術人員完成所有電氣連接后才可將逆變器并網。

    • 8、在進行任何維修工作前,應首先斷開逆變器與電網的電氣連接,然后斷開直流側電氣連接。

    • 9、等待至少5分鐘直到內部元件放電完畢方可進行維修工作。

    • 10、任何影響逆變器安全性能的故障必須立即排除方可再次開啟逆變器。

    • 11、避免不必要的電路板接觸。

    • 12、遵守靜電防護規范,佩戴防靜電手環。

    • 13、注意并遵守產品上的警告標識。

    • 14、操作前初步目視檢查設備有無損壞或其它危險狀態。

    • 15、注意逆變器熱表面。例如功率半導體的散熱器等,在逆變器斷電后一段時間內,仍保持較高溫度。


    光伏逆變器的安裝流程:

    圖片


    圖片

    對于太陽能逆變器來講,提高電源的轉換效率是一個永恒的課題,但是當系統的效率越來越高,幾乎接近100%時,進一步的效率改善會伴隨著性價比的低下,因此,如何保持一個很高的效率,又能維持很好的價格競爭力將是當前的重要課題。


    與逆變器效率的改善努力相比,如何提高整個逆變系統的效率,正逐漸成為太陽能系統的另一個重要課題。在一個太陽能陣列中,當局部的2~3%面積的陰影出現時,對采用一個MPPT功能的逆變器來講,此時的系統輸出電力惡劣時甚至會出現20%左右的功率下降!為了更好地適應類似這樣的狀況針對單一或部分太陽能組件,采用一對一的MPPT或多個MPPT控制功能是十分有效的方法。

    由于逆變系統處于并網運行的狀況,系統對地的漏電會造成嚴重的安全問題;此外,為了提高系統的效率,太陽能陣列大多會被串聯成很高的直流輸出電壓使用;為此,在電極間因異常狀況的發生,很容易產生出直流電弧,由于直流電壓高,非常不容易滅弧,極容易導致火災。隨著太陽能逆變系統的廣泛采用,系統安全性的問題也將是逆變技術的重要部分。

    此外,電力系統正在迎來智能電網技術的快速發展和普及。大量的太陽能等新能源電力的系統并網,給智能電網系統的穩定性提出了新的技術挑戰。設計出能夠更加快速、準確、智能化地兼容智能電網的逆變系統,將成為今后太陽能逆變系統的必要條件。

    總的來說,逆變技術的發展是隨著電力電子技術、微電子技術和現代控制理論的發展而發展。隨著時間的推移,逆變技術正向著頻率更高、功率更大、效率更高、體積更小的方向發展。
